BeDensi B1-S jest wolumetrem Scotta służącym do pomiaru gęstości nasypowej proszków metali i innych materiałów ziarnistych. Dzięki kompaktowej i wytrzymałej konstrukcji BeDensi B1-S idealnie nadaje się do stosowania w laboratoriach i zakładach produkcyjnych do oceny płynności i właściwości pakowania proszków. Wolumetr Scotta jest również zalecany do badania gęstości nasypowej w różnych farmakopeach, w tym w normach USP i Ph. Eur.
Przyrząd posiada kaskadę przesypową zbudowaną z antystatycznych płytek szklanych, co pozwala na rozbicie grudek materiału i zwiększenie precyzji pomiaru. Lejek przesypowy wyposażony jest w sito o gradacji 1 mm (sito nr 18) lub 2 mm (sito nr 10).
Pomiar gęstości nasypowej

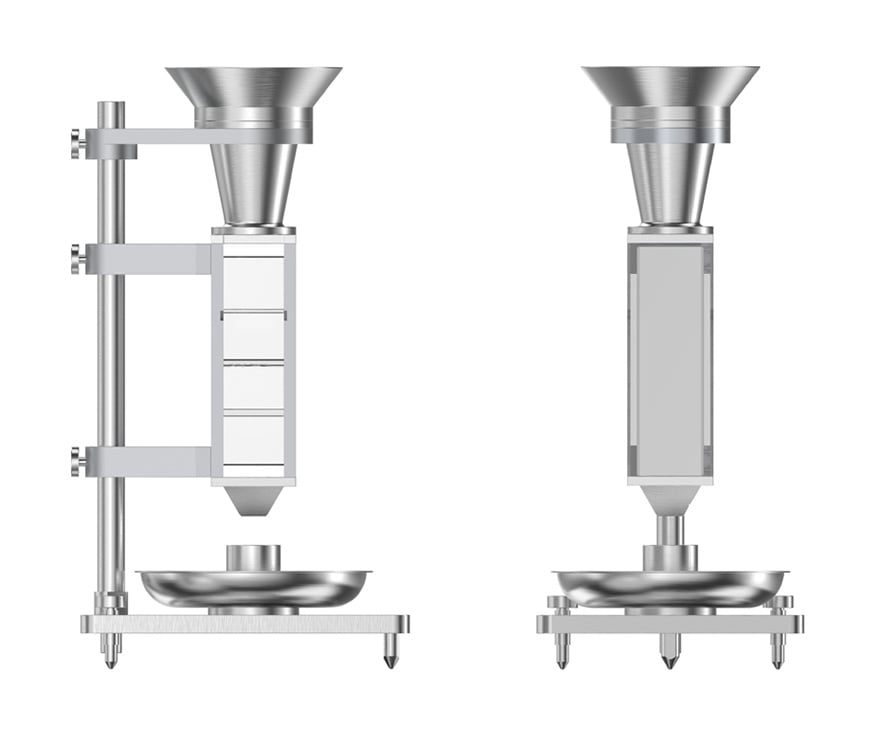

Przyrząd BeDensi B1-S składa się z lejka nasypowego, wyposażonego w sito o wybranej gradacji (1 lub 2 mm) oraz kaskady przesypowej z płytkami ze szkła antystatycznego. Obydwa elementy są zainstalowane na relingu dedykowanej podstawy, co umożliwia precyzyjną regulację wysokości lejka i kaskady.
Poniżej (na podstawie) znajduje się taca oraz cylinder pomiarowy (odbiorczy) o objętości 25 ml (± 0,05 ml), do którego zsypuje się badany materiał. Wszystkie elementy wykonane są ze stali nierdzewnej, szkła lub aluminium, co pozwala na utrzymanie czystości przyrządu i łatwe jego czyszczenie.
Zasada pomiaru gęstości nasypowej
Badany materiał wsypywany jest do górnego lejka (na sito) i w sposób naturalny (grawitacyjnie) lub pod wpływem siły zewnętrznej (przy pomocy operatora) spływa on do cylindra odbiorczego. Materiał przepływa przez kaskadę złożoną z naprzemiennie ułożonych szklanych płytek, zainstalowanych pod kątem 25° i wypływa przez kwadratowy lejek na dole kaskady. Następnie materiał trafia do cylindra odbiorczego o znanej objętości zachowując luźną strukturę (nie będąc zbitym). Następnie, operator wyrównuje poziom badanego materiału w cylindrze do jego krawędzi i waży swobodnie osadzony proszek lub granulat.

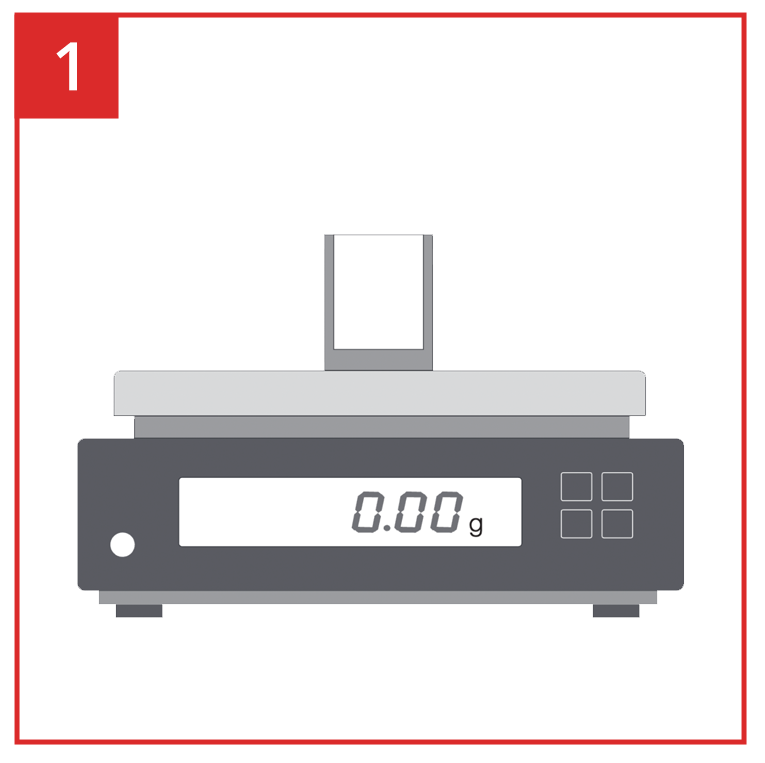

Krok 1
Zważ pusty cylinder pomiarowy z zestawu BeDensi B1-S i wytaruj wagę. Użyj wagi o dokładności ± 0,1 g

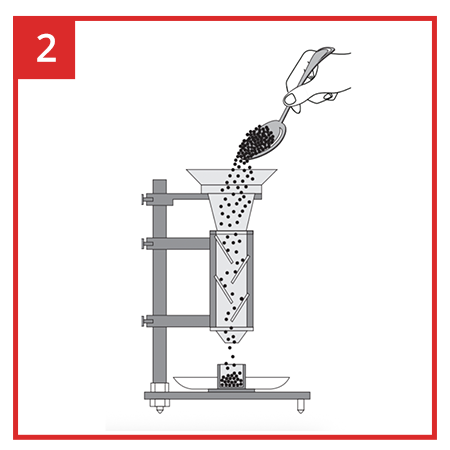

Krok 2
Wsyp badany materiał do lejka przesypowego BeDensi B1-S i pozwól swobodnie przesypać się proszkowi/granulatowi przez szklaną kaskadę. W przypadku proszków, które nie chcą swobodnie przesypywać się przez sito, można użyć szczotki z miękkim włosiem, aby pomóc materiałowi przejść przez oczka sita.

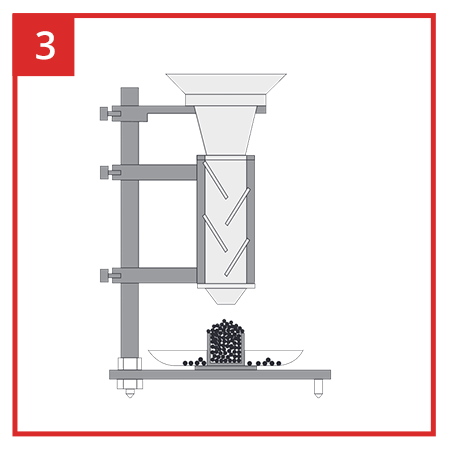

Krok 3
Poczekaj aż cały wsypany do lejka materiał przesypie się do cylindra odbiorczego, a jego nadmiar przesypie się do tacy odbiorczej.

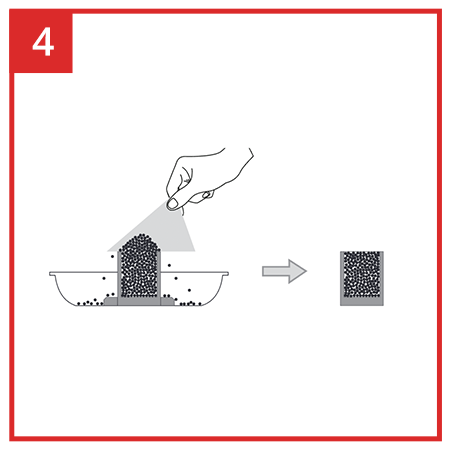

Krok 4
Wyrównaj poziom materiału w cylindrze do jego krawędzi przy użyciu skrobaka bądź szpatułki, trzymając ją pod kątem około 45°.

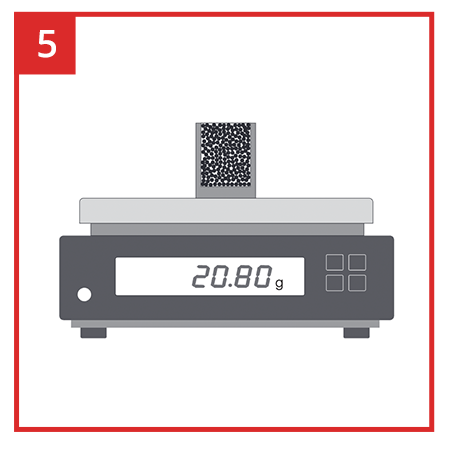

Krok 5
Umieść cylinder ze swobodnie osadzonym materiałem na wcześniej wytarowanej wadze i odczytaj jego masę z dokładnością do 0,01 g.
Znając masę materiału oraz jego objętość po swobodnym osadzaniu (stała objętość wzorcowanego cylindra), możesz przystąpić do obliczeń:
Gdzie:
ρb– gęstośc nasypowa w g/cm3
m– masa swobodnie osadzonego materiału
Vc– objętość cylindra pomiarowego (25 cm3)
Jako wynik pomiaru należ podać średnią arytmetyczną trzech oznaczeń z dokładnością do 0,01 g/cm3, a także najwyższy i najniższy wynik, jeśli rozrzut między wynikami przekracza 1 % średniej.
Specyfikacja techniczna
| Parametr | BeDensi B1-S |
| Rozmiar oczka sita | 1 mm (sito nr 18) 2 mm (sito nr 10) |
| Rozmiar płytek szklanych | 40 x 40 mm (2 szt.) 50 x 50 mm (2 szt.) |
| Kąt nachylenia płytek szklanych | 25° |
| Objętość cylindra pomiarowego | 25 ml (± 0,05 ml) |
| Wewnętrza średnica cylindra | 30 mm (± 2 mm) |
| Zgodność z normami | USP <616> Ph. Eur. <2.9.34> ISO <3923-2> ASTM <B329> |
