Przenośny wykrywacz nieszczelności PHD-4 Agilent Technologies

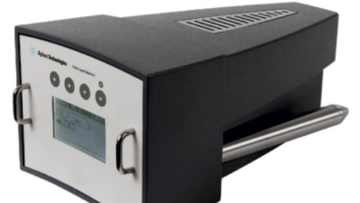

Helowy wykrywacz nieszczelności PHD-4

PHD-4 to przenośny i kompaktowy wykrywacz nieszczelności, który jest zasilany bateryjnie.
Detektor ten działa w oparciu o metodę helową w trybie sniffing (obwąchiwania) i pozwala na wykrywanie helu przy bardzo niskim stężeniu, rzędu 2 ppm. Zastosowany mechanizm detekcji znacznie przewyższa czułości testów bąbelkowych czy powietrznych i umożliwia wykrywanie wycieków już na poziomie 5 x 10^-6 atm⋅cm³/s.
Nacieki tej wielkości mogą świadczyć o obecności szczelin lub otworów o rozmiarach od 3 do 10 μm, co sprawia, że tester nieszczelności gazu jest niezwykle dokładny w pomiarach.

Helowy detektor nieszczelności - jak działa?

Wykrywacz nieszczelności PHD-4 wykorzystuje zastrzeżoną i opatentowaną przez firmę Agilent technologię SIPD (Selective Ion Pump Detection). Czujnik składa się z kapilarnej rurki kwarcowej utrzymywanej w wysokiej próżni przez pompę jonową. Rurka kwarcowa jest podgrzewana przez platynowe włókno i staje się przepuszczalna dla helu. Wraz ze wzrostem ciśnienia parcjalnego helu w pompie jonowej rośnie prąd pobierany przez pompę jonową, który jest proporcjonalny do ciśnienia. Mierząc zatem prąd pobierany przez pompę, możliwy jest także pomiar stężenia helu obecnego w sondzie PHD-4. Technologia ta pozwoliła na znaczne zmniejszenie wymiarów detektora przy jednoczesnym zachowaniu bardzo szerokiego zakresu pomiarowego.

Detektor nieszczelności gazu- obsługa

Przyrząd wyposażony jest w wygodną sondę obwąchującą na elastycznym przewodzie, która pozwala na sprawdzenie nawet najbardziej niedostępnych fragmentów testowanego układu lub urządzenia.
Jako akcesorium występuje także regulowany wysięgnik, który ułatwia pracę przy podziemnych układach
PHD-4 posiada duży i czytelny wyświetlacz a jego obsługa jest wysoce intuicyjna.
Detektor ten znakomicie sprawdza się w trudnych warunkach serwisowych i diagnostycznych. Wykrywacz ten z powodzeniem działa w otoczeniu o wyższej wilgotności (do 95%) i odporny jest także na wstrząsy oraz wibracje.

Urządzenie do wykrywania nieszczelności PHD-4 - zastosowanie:

Wykrywanie nieszczelności w komorach i bioreaktorach

PHD-4 oferując wysoką dokładności i powtarzalność, stał się unikalnym rozwiązaniem, które jest znakomicie dopasowane do tego typu aplikacji. W dziedzinach takich jak biotechnologia czy farmacja pozwolił na ustanowienie nowych standardów serwisu i wydajności produkcji. PHD-4 jest doskonałym detektorem nieszczelności do kontroli fermentatorów, sterylizatorów czy liofilizatorów.

Detekcja wycieków w rurociągach i zbiornikach podziemnych

Niewielkie rozmiary i masa detektora nieszczelności PHD-4 odgrywają ważną rolę w tego typu zastosowaniach. Dokładność, mobilność i odporność tego urządzenia, znacznie upraszczają proces wykrywania nieszczelności np. na placach budowy czy w dużych przepompowniach. PHD-4 znakomicie sprawdzi się przy kontroli nieszczelności w liniach dystrybucji gazu, podziemnych i naziemnych zbiornikach, a także przy diagnostyce kabli telekomunikacyjnych oraz podziemnych linii wysokiego napięcia.

Kontrola nieszczelności w instalacjach wodnych

Wykorzystanie detektora nieszczelności PHD-4 umożliwia lokalizację nieszczelności bez przerywania normalnej pracy infrastruktury wodnej lub ciepłowniczej. Hel zostaje wymieszany z wodą lub parą wodną obecną w rurociągach i zbiornikach, a następnie dociera do miejsca wycieku. Hel uwalniany jest z wody (desorbuje) i przenika (dyfunduje) na powierzchnię, gdzie jest łatwo wykrywalny. PHD-4 jest idealnym rozwiązaniem do wykrywania nieszczelności w rurociągach, sieciach ciepłowniczych, systemach wody pitnej lub wody lodowej, sieciach rurociągów parowych, wymiennikach ciepła, nagrzewnicach, kondensatorach pary i w wielu innych aplikacjach.

Lokalizacja wycieków w układach paliwowych samolotów

Technologia zastosowania w detektorach nieszczelności PHD-4 została zatwierdzona jako standard przez producentów i operatorów samolotów na całym świecie. Detektory tego typu znakomicie sprawdzają się w diagnostyce i kontroli zbiorników oraz układów paliwowych, a także liniach dystrybucji tlenu.

Inne aplikacje

Przenośny wykrywacz nieszczelności PHD-4 jest w codziennym użyciu w bardzo wielu dziedzinach przemysłu i nauki. Został doceniony przez bardzo wielu inżynierów utrzymania ruchu, a także techników i laborantów. Wielu naszych klientów wykorzystuje detektor PHD-4 w systemach dostarczania sprężonego powietrza, serwisie sprężarek i pomp, liniach dostarczania gazów procesowych oraz diagnostyce systemów petrochemicznych.

Detektor nieszczelności gazu PHD-4 - specyfikacja produktu:

Minimalny wykrywalny wyciek	5 x 10^-6 mbar∙l/s 5 x 10^-6 atm∙cm³/s 5 x 10^-7 Pa∙m³/s
Najniższa wykrywalna koncentracja helu	2 ppm
Czas powrotu do linii bazowej	< 10 s (od 50 do 0 ppm)
Czas reakcji	< 2 s
Czas uruchomienia	ok. 3 min
Kalibracja	Automatyczna
Eliminacja tła	Automatyczna
Temperatura pracy (otoczenia)	Od -5ºC do +35ºC
Maksymalna wilgotność otoczenia	90%
Zasilanie	12 VDC (z baterii lub zasilacza)
Ładowanie	110- 240 VDC (50/60 Hz)
Bateria	Demontowalny, szczelny pakiet akumulatorowy Czas pracy na baterii: do 4 h
Masa detektora	2.6 kg
