Modułowy wykrywacz nieszczelności VS C15
Helowy detektor nieszczelności VS C15 został zaprojektowany jako urządzenie do integracji z systemami przemysłowymi i badawczymi. Dzięki swojej zwartej budowie nie zajmuje wiele miejsca i znakomicie sprawdza się w ciężkich warunkach. Instalacja wykrywacza nieszczelności C15 sprowadza się do podłączenia dwóch kabli i przewodu próżniowego, dzięki czemu tester jest ceniony przez integratorów (OEM). Sterowanie detektorem VS C15 może być realizowane przez automatykę większego systemu (PLC), przez dedykowany panel (ekran dotykowy) lub przy użyciu dedykowanego oprogramowania i komputera. Wykrywacz nieszczelności tego typu doskonale sprawdzi się jako dodatkowe wyposażenie układów próżniowych i jako podstawa do budowy stanowisk do testowania szczelności.
Integracja wykrywacza nieszczelności VS C15

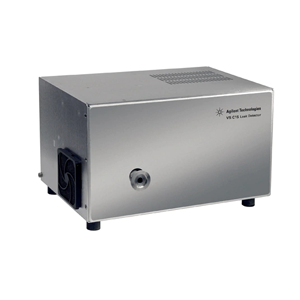

Helowy tester szczelności VS C15 jest niewielkim urządzeniem, które zawiera w sobie wszystkie niezbędne podzespoły do realizacji pomiarów i wykrywania nieszczelności. Wewnątrz solidnej obudowy znajduje się spektrometr masowy zdolny wykryć nacieki rzędu nawet 5 x 10-10 mbar∙l/s, dedykowana pompa turbo, naciek kalibracyjny oraz zawory i elektronika sterująca.Instalacja wykrywacza C15 jest niezwykle prosta, gdyż wiąże się z podłączeniem jedynie dwóch kabli (jeden zasilający i jeden sterujący) oraz przewodu próżniowego do flanszy detektora. Urządzenie posiada standardowo wyjście analogowe (napięciowe, 0- 10 VDC), interfejs RS 232 oraz port I/O (wyjścia i wejścia 5- 24 VDC). C15 może być wyposażony opcjonalnie w interfejs sieciowy Profinet®, który jest standardem przemysłowym.
Zasilanie detektora jest stałoprądowe o napięciu 24 VDC i maksymalnym poborze prądu na poziomie 4 A.
Wykrywacz nieszczelności VS C15 może pracować w czterech zakresach, które pozwalają na wykrycie nacieków od 1 x 10-3 mbar∙l/s do 1 x 10-9 mbar∙l/s.
Panel sterowania detektora nieszczelności C15
Do detektora nieszczelności VS C15 można podłączyć opcjonalny, dedykowany panel sterujący. Panel ten posiada kolorowy ekran dotykowy i umożliwia pełną kontrolę nad wykrywaczem. Podłączenie panelu jest niezwykle proste i wymaga tylko jednego, standardowego 9 pinowego kabla typu D-Sub. Ekran ten może zostać zintegrowany z automatyką sterującą układu, w którym jest zainstalowany detektor C15, ale może służyć także jako dodatkowy interfejs na potrzeby serwisowe.
Schemat układu detekcyjnego z wykrywaczem nieszczelności VS C15
Helowy detektor nieszczelności VS C15- zastosowania
Integracje i budowa układów do testowania szczelności
Helowy tester szczelności VS C15 został opracowany jako urządzenie przeznaczone do integracji z układami próżniowymi i stanowiskami do wykrywania nieszczelności. Dzięki bardzo łatwej implementacji zarówno sprzętowej jak i programowej, jest wysoko ceniony przez integratorów, firmy inżynierskiej i projektantów maszyn przemysłowych.
Seryjna kontrola szczelności na liniach produkcyjnych
Wykrywacz nieszczelności VS C15 doskonale sprawdza się jako urządzenie instalowane w zautomatyzowanych liniach produkcyjnych oraz liniach pakowania. Jeżeli kontroli szczelności podlegają wszystkie produkty lub opakowania zawierające wyroby, detektor C15 może zostać w pełni zintegrowany z automatyką linii wytwórczej i przeprowadzać testy bez udziału operatora.
Wykrywanie nieszczelności w piecach próżniowych
Piece próżniowe wykorzystywane np w przemyśle metalurgicznym czy chemicznym, narażone są na występowanie nieszczelności. Wiąże się to bezpośrednio z częstymi zmianami temperatur, zapowietrzaniem i wymianami wsadu pieca. Aby zminimalizować czas niezbędny do diagnozy i lokalizacji nieszczelności, można zintegrować tester z układem próżniowym, a detektor obsługiwać za pośrednictwem interfejsu sterowania pieca. Wykrywacz nieszczelności VS C15 doskonale sprawdzi się także we współpracy z liofilizatorami, fermentatorami czy reaktorami.
Monitoring szczelności w układach próżniowych
W rozbudowanych systemach próżniowych, takich jak układy analityczne UHV czy układy do nanoszenia cienkich warstw, detektory nieszczelności są nieodzownym elementem. Tester szczelności z powodzeniem może zostać zintegrowany z systemem próżniowym, a jego obsługa może być realizowana z poziomu tego samego oprogramowania co cała automatyka układu.
Detektor nieszczelności gazu VS C15 - specyfikacja produktu:
| Minimalny wykrywalny wyciek | 5 x 10-10 mbar∙l/s 5 x 10-10 atm∙cm3/s 5 x 10-11 Pa∙m3/s |
| Zakresy czułości | 4 zakresy pracy pokrywające przedział od 1 x 10-3 do 1 x 10-9 atm∙cm3/s |
| Maksymalne ciśnienie na porcie testowym | 7 mbar 5 Torr 667 Pa |
| Rodzaj kalibracji | Automatyczna lub manualna (wewnętrzna lub zewnętrzna) |
| Eliminacja tła | Automatyczna (+ funkcja "auto zero < zero") |
| Interfejs z wyświetlaczem (opcjonalny) | Czytelny ekran dotykowy typu TFT |
| Możliwość ustawienia wartości (set points) | 5 wartości zadanych: - 4 wartości nacieku lub ciśnienia - 1 sygnalizacja dźwiękowa |
| Wyjście analogowe | 0- 10 VDC, log 1V na dekadę, log 2V na dekadę, linearne (DB-9F) |
| Interfejs RS | RS 232 (izolowany, baud 9600) (DB-9M) |
| Złącze I/O | Izolowane optycznie, Wyjścia i wejścia 5- 24 VDC (DB-25S) |
| Interfejs sieciowy (opcjonalny) | Profinet® opcja I/O (RJ45) |
| Zasilanie | 24 VDC (±5%), maksymalny prąd: 4 A |
| Temperatura pracy (otoczenia) | Od 5ºC do 50ºC |
