Wykrywacze nieszczelności gazu z serii HLD

Helowe detektory nieszczelności gazów HLD zostały zaprojektowane przez firmę Agilent Technologies z myślą o łatwości obsługi i zoptymalizowanej wydajności. Wykrywacze nieszczelności tego typu wykorzystują spektrometr masowy dostrojony do precyzyjnego wykrywania helu, który występuje jako gaz znakujący do lokalizowania, a także pomiaru bardzo małych wycieków. Więcej na temat zasad działania helowych detektorów nieszczelności, mogą Państwa znaleźć w naszej bazie wiedzy.

Urządzenia HLD mogą pracować we wszystkich dostępnych trybach detekcyjnych, takich jak: sniffing test (tryb wykrywania nieszczelności z sondą obwąchującą), spraying test (tryb wykrywania nieszczelności z rozpylaniem helu) oraz vacuum integral test (test próżniowy). Czułość urządzenia umożliwia wykrywanie wycieków na poziomie 5 × 10-12 mbar·l/s (w zależności od trybu).

Aparaty do wykrywania nieszczelności z rodziny HLD są w pełni samowystarczalne i mogą realizować pomiary bez użycia dodatkowych urządzeń. Wyposażone są w spektrometr masowy ze zintegrowaną pompą turbomolekularną, a także pompę wstępną (suchą lub olejową), która może znajdować się wewnątrz lub na zewnątrz obudowy detektora (w zależności od wersji urządzenia).

Detektory nieszczelności typu portable, mobile, benchtop

Helowe wykrywacze nieszczelności znajdują bardzo wiele zastosowań. Aby więc sprostać wszystkim wymaganiom, detektory z serii HLD występują w trzech podstawowych typach i różnych modelach:

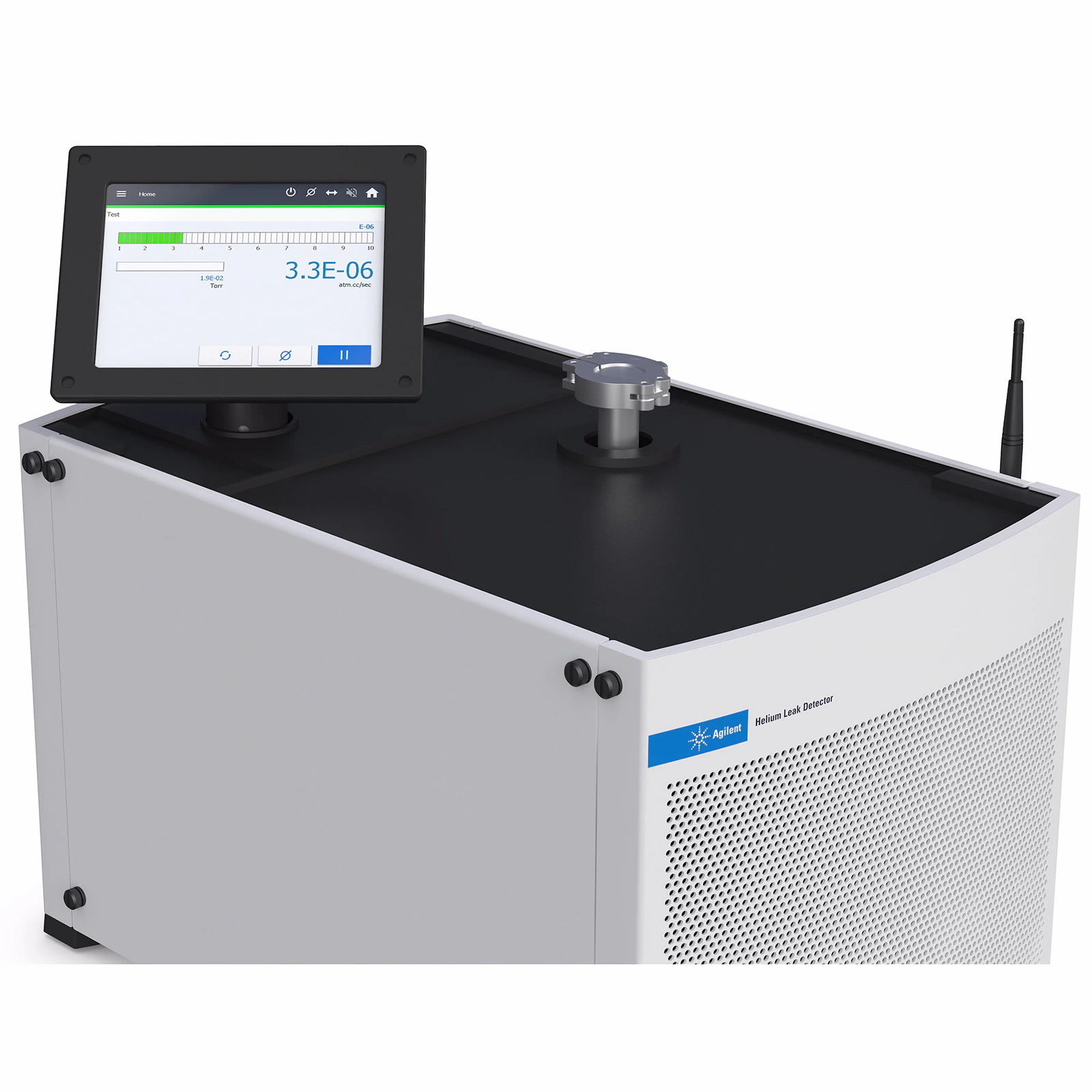

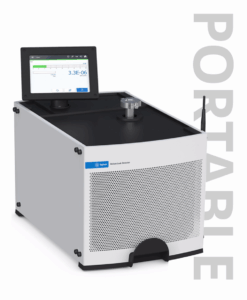

Wykrywacz typu portable

Detektory helowe typu portable są w pełni zintegrowanymi systemami “all in one box”.
W wygodnej obudowie zamknięte są wszystkie podzespoły, którymi steruje się przy użyciu czytelnego ekranu dotykowego.

W linii tej dostępne są dwa modele:

  • HLD PR02– wykrywacz nieszczelności z rotacyjną pompą wstępną o prędkości pompowania 2 m3/h
  • HLD PD03– wykrywacz nieszczelności z suchą pompą wstępną scroll o prędkości pompowania 3 m3/h

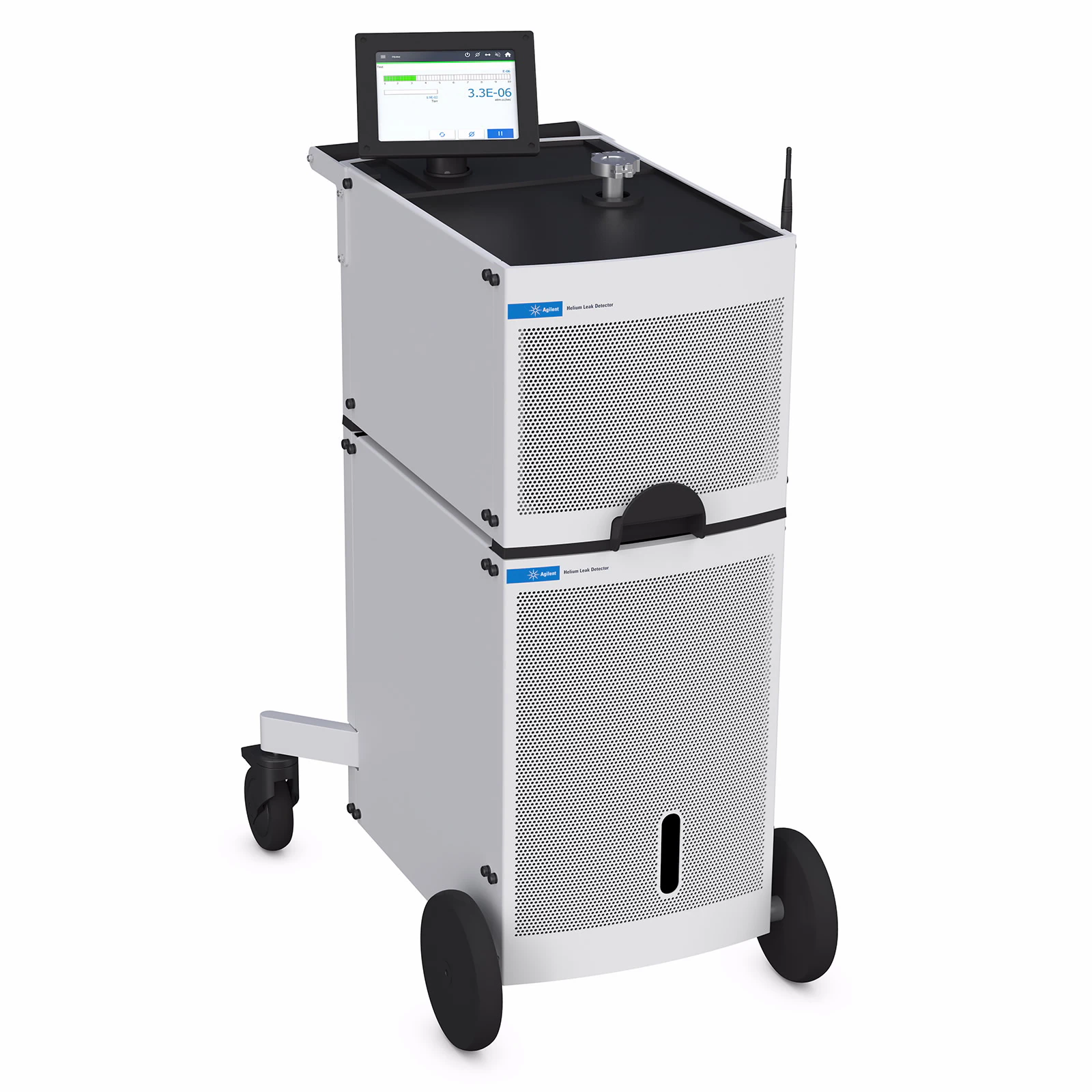

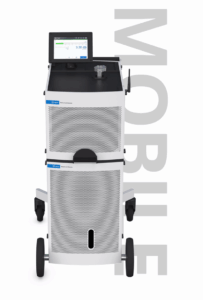

Wykrywacz typu mobile

Mobilne detektory helowe są rozwinięciem urządzeń typu portable i wyposażone są w większą, zewnętrzną pompę wstępną.
Wszystkie te elementy zainstalowane są na wygodnym wózku, który umożliwia swobodne przemieszczanie.

W linii tej dostępne są cztery modele:

  • HLD MR15– wykrywacz nieszczelności z pompą rotacyjną o prędkości pompowania 14.2 m3/h
  • HLD MR30– wykrywacz nieszczelności z pompą rotacyjną o prędkości pompowania 30 m3/h
  • HLD MD15– wykrywacz nieszczelności z pompą scroll o prędkości pompowania 15 m3/h
  • HLD MD30– wykrywacz nieszczelności z pompą scroll o prędkości pompowania 30 m3/h

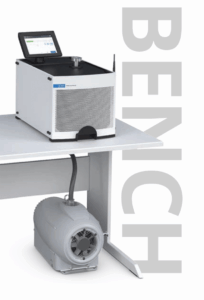

Wykrywacz typu benchtop

Detektor HLD typu benchtop firmy Agilent Technologies

Detektory helowe typu benchtop są rozwiązaniami stacjonarnymi i mogą pełnić rolę niezależnego stanowiska testowego. Posiadają zewnętrzną pompę wstępną, która połączona jest z detektorem przy użyciu elastycznego mieszka próżniowego.

W linii tej dostępne są cztery modele:

  • HLD BR15– wykrywacz nieszczelności z pompą rotacyjną o prędkości pompowania 14.2 m3/h
  • HLD BR30– wykrywacz nieszczelności z pompą rotacyjną o prędkości pompowania 30 m3/h
  • HLD BD15– wykrywacz nieszczelności z pompą scroll o prędkości pompowania 15 m3/h
  • HLD BD30– wykrywacz nieszczelności z pompą scroll o prędkości pompowania 30 m3/h

Wykrywacz nieszczelności HLD - obsługa

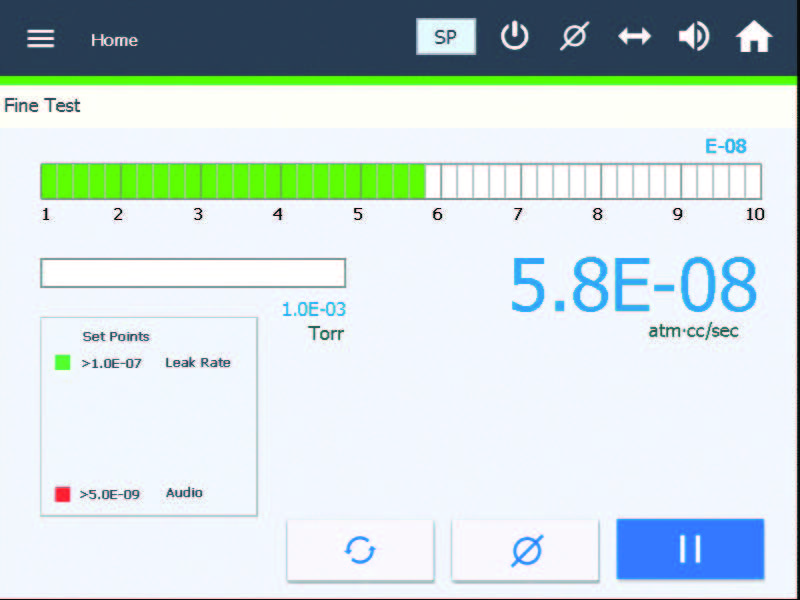

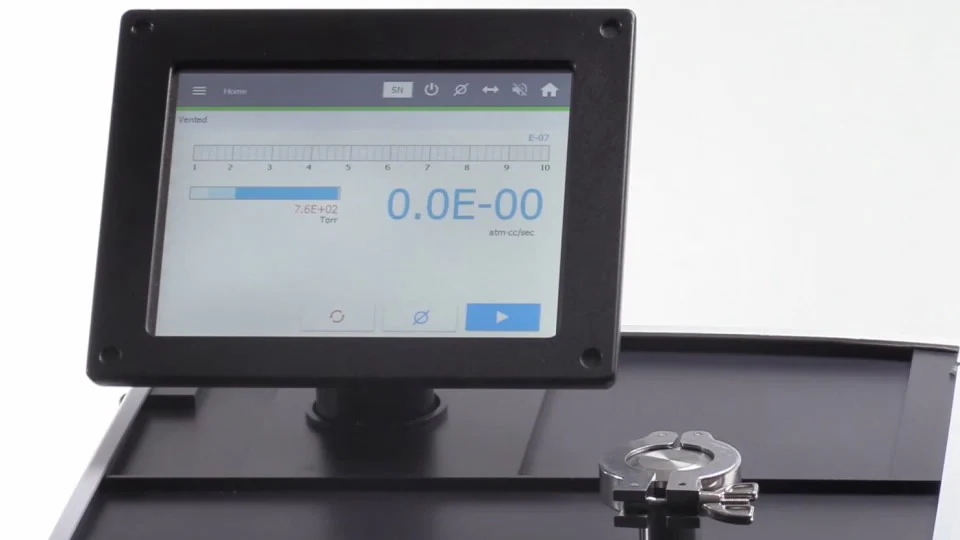

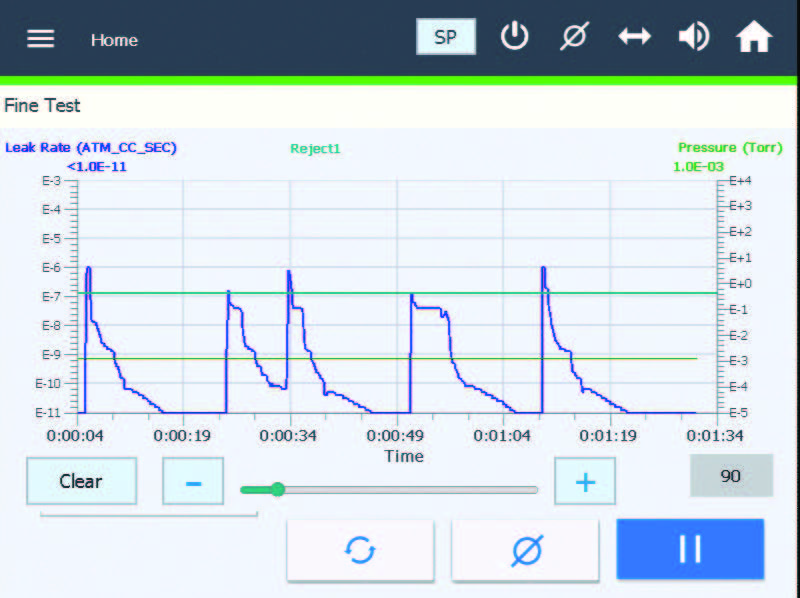

Z wszystkich funkcji detektora nieszczelności HLD można korzystać przy użyciu czytelnego ekranu dotykowego o wielkości 8.4". Ekran jest obrotowy (w zakresie 180º) i pozwala na obsługę także w rękawiczkach lub z użyciem rysika. Interfejs użytkownika jest bardzo przejrzysty i wysoce intuicyjny. Wiele popularnych funkcji jest dostępnych z poziomu podręcznego menu, co ułatwia wgląd do wielu ustawień, także w trakcie trwania pomiaru. Tester nieszczelności HLD oferuje funkcje zadania wartości, których osiągnięcie sygnalizuje dźwiękowo i wizualnie. Tryb wykresu z czytelnymi, kolorowymi oznaczeniami pozwala na obserwacje zmian mierzonych wartości nacieku w czasie. Oprogramowanie urządzenia zawiera także sześć unikalnych przewodników uruchomienia testów dla trybów: spray helium, sniffing, high sensivity, PPM sniffing, split flow oraz auto sequencer. Przewodniki te prowadzą użytkownika krok po kroku przez proces konfiguracji urządzenia, aż do uruchomienia pomiarów. Helowe mierniki nieszczelności HLD posiadają także złącza analogowe, RS232 oraz I/O, które pozwalają na komunikację z komputerem lub systemem automatyki.

Helowe detektory nieszczelności - zastosowanie

Wykrywanie nieszczelności w systemach próżniowych

Helowe detektory nieszczelności z serii HLD są doskonałymi narzędziami do wykrywania nieszczelności w systemach ultrawysokiej próżni (UHV). Doskonale sprawdzają się jako testery szczelności pieców próżniowych, komór próżniowych, bioreaktorów, fermentatorów czy liofilizatorów.Wykorzystuje się je również w serwisie systemów centralnej próżni i rozbudowanych układach analitycznych.

Czułe wykrywacze nieszczelności do testów, badań i rozwoju technologicznego

Helowe wykrywacze nieszczelności HLD są urządzeniami, które powinny znaleźć się w niemal każdym dziale rozwoju i badań. Wszędzie tam gdzie wymagana jest kontrola szczelności podzespołów, obudów, zbiorników czy armatury badanych urządzeń, detektory helowe z pewnością umożliwią precyzyjne testy.

Wykrywacze nieszczelności gazów dla fabryki, elektrowni i petrochemii

Wykrywanie nieszczelności w układach parowych i wodnych ma bezpośrednie przełożenie na sprawność obiegów cieplnych. Zastosowanie helowych detektorów nieszczelności ma kluczowe znaczenie w diagnostyce skraplaczy oraz układów dostarczania pary. Testery szczelności są podstawowymi narzędziami w diagnostyce wymienników ciepła, układów do destylacji, rafinacji oraz ekstrakcji.

Testowanie szczelności gotowych produktów

Szczelność staje się coraz ważniejszym parametrem, który podlega seryjnej kontroli. W wielu gałęziach wytwórczych takich jak protetyka, medycyna czy elektronika, kluczowa jest hermetyczność i wytrzymałość. Producenci coraz chętniej sięgają po helową detekcję nieszczelności także w testach opakowań, szczególnie do sprawdzania szczelności opakowań próżniowych.

Testowanie szczelności armatury gazowej i wodnej

Coraz wyższe wymagania stawiane są reduktorom gazowym, manometrom, zaworom i regulatorom przepływu. Producenci decydują się na wdrażanie wyśrubowanych norm i nowych procedur sprawdzania jakości. Helowe detektory nieszczelności są urządzeniami, które od dawna wykorzystuje się do testowania szczelności reduktorów, obudów mierników i pomiarów skuteczności zaworów.

Detektory nieszczelności w przemyśle samochodowym i lotniczym

Helowe urządzenia do mierzenia szczelności HLD idealnie wpisują się w procesy przemysłowe. Podzespoły takie jak chłodnice, amortyzatory, obudowy filtrów czy ogniw bateryjnych są coraz dokładniej badane także pod względem szczelności. Wśród potencjalnych aplikacji warto wspomnieć także o analizach komponentów systemu bezpieczeństwa (poduszki powietrzne, napinacze pasów) czy składowych układów paliwowych (zawory, sondy, zbiorniki).

Helowe detektory nieszczelności w układach chłodniczych

Pomimo, że wciąż w użyciu pozostają detektory czynnika chłodzącego, to w bardziej zaawansowanych układach i dla kluczowych podzespołów zastosowanie znajdują helowe detektory nieszczelności. Jako dokładniejsze i bardziej uniwersalne wykrywacze, helowe testery szczelności cieszą się dużym zainteresowaniem w dziedzinie kriogeniki, chłodnictwa i zarządzania temperaturą.

Specyfikacja detektorów HLD:

Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Wbudowana pompa wstępna DS 40M (rotacyjna, olejowa)
Prędkość pompowania: 2 m3/h
Masa urządzenia 35 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Wbudowana pompa wstępna IDP-3 (sucha, scroll)
Prędkość pompowania: 3 m3/h
Masa urządzenia 35 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Wbudowana pompa wstępna DS 302 (rotacyjna, olejowa)
Prędkość pompowania: 15 m3/h
Masa urządzenia 78 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Wbudowana pompa wstępna DS 602 (rotacyjna, olejowa)
Prędkość pompowania: 30 m3/h
Masa urządzenia 92 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Wbudowana pompa wstępna IDP-15 (sucha, scroll)
Prędkość pompowania: 15 m3/h
Masa urządzenia 88 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Wbudowana pompa wstępna TriScroll 620 (sucha, scroll)
Prędkość pompowania: 30 m3/h
Masa urządzenia 87 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Zewnętrzna pompa wstępna DS 302 (rotacyjna, olejowa)
Prędkość pompowania: 14.2 m3/h
Masa urządzenia wraz pompą 81 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Zewnętrzna pompa wstępna DS 602 (rotacyjna, olejowa)
Prędkość pompowania: 30 m3/h
Masa urządzenia wraz z pompą 92 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Zewnętrzna pompa wstępna IDP-15 (sucha, scroll)
Prędkość pompowania: 15 m3/h
Masa urządzenia wraz z pompą 92 kg
Minimalny wykrywalny wyciek 5 x 10-12 mbar∙l/s
5 x 10-12 atm∙cm3/s
5 x 10-13 Pa∙m3/s
Wyświetlany zakres od 10-4 do 10-11
Prędkość pompowania (dla helu) 1.8 l/s
Zewnętrzna pompa wstępna TriScroll 620 (sucha, scroll)
Prędkość pompowania: 30 m3/h
Masa urządzenia wraz z pompą 92 kg

Akcesoria do helowych detektorów nieszczelności HLD

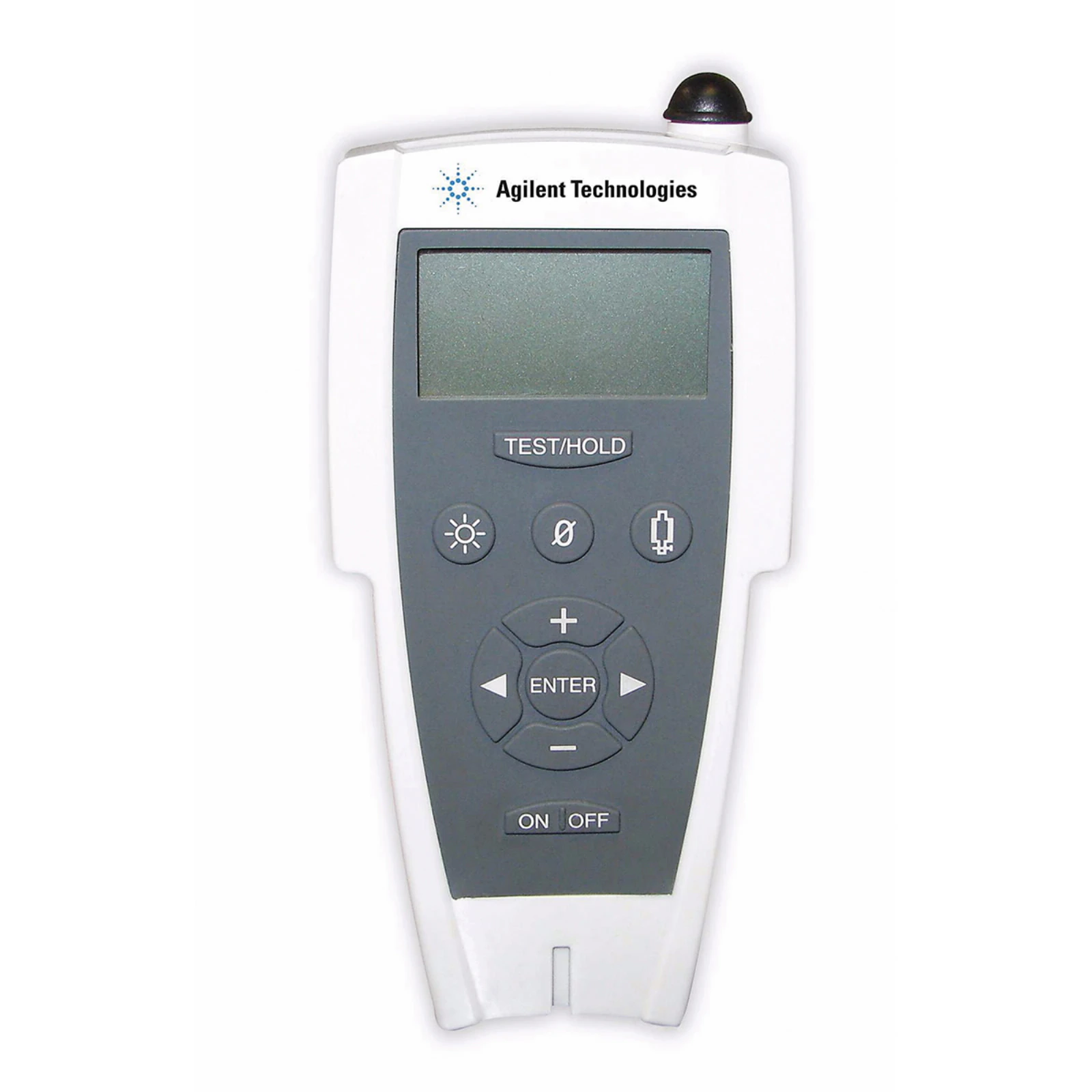

Zestaw z pilotem do obsługi zdalnej detektora

Zdalne sterowanie helowym detektorem nieszczelności umożliwia pracę przy rozbudowanych systemach, w trudno dostępnych miejscach czy przy rozproszonych punktach pomiarowych. Dzięki zestawowi do bezprzewodowej obsługi detektora możliwe jest korzystanie z wielu funkcji z odległości nawet 100 m. Pilot posiada wbudowany ekran i głośnik, które sygnalizują na bierząco wskazania detektora. Komunikacja z wykrywaczem odbywa się za pośrednictwem sygnału radiowego o częstotliwości 2.4 GHz, które jest zgodne z pasem ISM.
W skład zestawu wchodzi moduł rozszerzający instalowany w detektorze nieszczelności i wygodny, zasilany bateryjnie pilot z podświetlanym wyświetlaczem.

Sonda do pomiarów szczelności w szczególnie wymagających warunkach

Sonda do pracy w trudnych warunkach (Harsh Environment probe) została zaprojektowana po to, aby umożliwić pomiary wszędzie tam, gdzie obecna są wilgoć i wysokie temperatury. Dzięki zastosowaniu sondy typu HE, możliwe są pomiary wewnątrz rur systemów parowych i wodnych bez potrzeby stosowania osuszaczy, agregatów chłodniczych czy zaworów dławiących. Sonda zabezpiecza detektor przed uszkodzeniem i pozwala na wykorzystanie helowej detekcji nieszczelności w nawet najbardziej nietypowych aplikacjach.

Sonda obwąchująca do wykrywania nieszczelności i pistolet do opryskiwania helem

W naszej ofercie znajdzie Państwo wiele akcesoriów, które umożliwią pracę z detektorem we wszystkich trybach i niemal w każdych warunkach.
Szczególnie przydatnym akcesorium jest sonda obwąchująca, która posiada regulowaną głowicę z wymiennymi końcówkami i zintegrowanymi filtrami. Sonda jest wyposażona w elastyczny przewód od długości od 3 do 18 metrów, który podłącza się do głównej flanszy detektora. Pistolet do opryskiwania helem jest niezbędnym narzędziem przy zastosowaniu trybu “spraying”  i pozwala na precyzyjne rozpylenie gazu znakującego w otoczeniu badanego elementu lub fragmentu instalacji.
