Niskoenergetyczne działo jonowe Ar (LEG) firmy Technoorg przeznaczone jest do polerowania powierzchni, finalnego wygładzania (np. po traweiniu przy użyciu FIB), czyszczenia i usuwania amorficznych oraz tlenkowych warstw powierzchniowych. Niskoenergetyczne źródło jonów Ar może być szczególnie przydatne po zintegrowaniu ze skaningowym mikroskopem elektronowym. Dzięki zintegrowanemu źródłu jonów, próbki mogą być czyszczone w komorze mikroskopu tuż przed ich badaniem. Innym cennym zastosowaniem jest końcowe polerowanie i delikatne czyszczenie powierzchni próbek TEM przygotowanych metodą FIB w dwuwiązkowych systemach SEM/FIB.

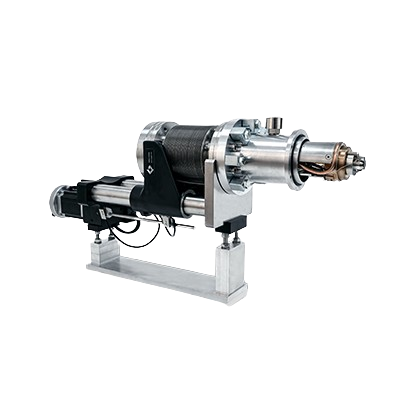

W systemie GIB działo jonów Ar jest zainstalowane na liniowym manipulatorze z mieszkiem. Celem mobilności jest umożliwienie schowania działa, gdy nie jest ono używane. Zakres ruchu mechanizmu wynosi 150 mm, rozmiar kołnierza montażowego to 114 OD (DN63), a średnica otworu wewnętrznego to 68 mm.
Zakres energii wiązki jonów Ar: 100 eV-2 kV. Maksymalny prąd wiązki przy 2 kV wynosi 70 μA.
Elektronika, system chłodzenia w pętli zamkniętej i czujnik ciśnienia gazu Ar znajdują się w jednostce sterującej. Do zasilania źródła jonów wykorzystywany jest gaz Ar o wysokiej czystości (99,999%), a jego natężenie przepływu jest regulowane przez precyzyjny zawór iglicowy. Oprogramowanie sterujące działa pod kontrolą systemu operacyjnego Windows i może być zainstalowane na oddzielnym komputerze lub na komputerze SEM.
