Dedykowane urządzenie tnące do cięcia próbek TEM i mniejszych próbek SEM. Jest to specjalnie zaprojektowane narzędzie do cięcia niemal każdego materiału półprzewodnikowego z dokładnością do 0,01 mm.
Zastosowanie
Jest to mała, wszechstronna piła tarczowa diamentowa do montażu pod standardowym mikroskopem laboratoryjnym. Precyzja sprawia, że urządzenie jest idealne do cięcia i sekcjonowania wymaganego podczas przygotowywania próbek TEM. Ze względu na kompaktową konstrukcję i łatwą obsługę, Microsaw pozwala użytkownikowi na powtarzalne i szybkie cięcie prawie każdego stałego materiału przed pocienianiem dla obserwacji TEM. Cienkie materiały ceramiczne i półprzewodnikowe, twarde metale mogą być dalej cięte z dokładnością do 0,01 mm.
Obsługa
Mikropiła MS 3 jest napędzana silnikiem elektrycznym poprzez przekładnię śrubową. Napięcie 12 V DC jest dostarczane przez zasilacz. Prędkość, z jaką obraca się koło jest płynnie regulowana. Możliwa jest regulacja położenia próbki, punktu styku ramienia, naprężenia ramienia i mechanizmu kontroli docisku. Dwie śruby regulacyjne w dolnej części urządzenia umożliwiają pozycjonowanie stojaka i wypoziomowanie mikropiły pod mikroskopem optycznym w celu zapewnienia precyzji cięcia.
Specyfikacja
Zasilanie: 12 V DC, 1,5 A
Pobór mocy: 18 W
Wymiary: 260 x 150 x 80 mm
Tarcza diamentowa
Maks. rozmiar próbki: ~ 10 x 10 mm
Zakres prędkości: 35 – 410 obr.
Min. grubość plastra: ~ 100 mikronów
Polerka do przygotowywania próbek dla TEM i badań metalograficznych

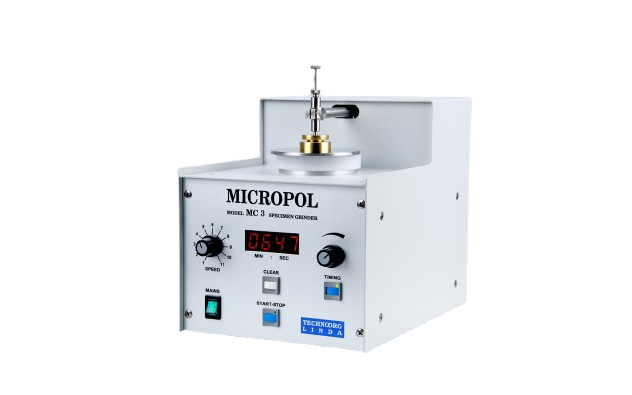

Polerka Micropol to kompaktowa, wszechstronna, sterowana elektrycznie, precyzyjna mechaniczna szlifierka/polerka do próbek zaprojektowana do płaskiego szlifowania, wgłębiania, przerzedzania i polerowania próbek dla potrzeb nanotechnologii, półprzewodników i materiałoznawstwa. Parametry polerowania (prędkość, obciążenie, czas itp.) mogą być dopasowane do właściwości próbki. Wysokiej jakości wyniki uzyskiwane przy minimalnym wysiłku operatora.
Zastosowanie
Micropol MC 3 doskonale nadaje się do polerowania próbek metalograficznych, ale został specjalnie zaprojektowany do precyzyjnego polerowania próbek dla TEM. Każda jednostka wyposażona jest w dwa rodzaje uchwytów na próbki, co czyni ją idealną do przygotowywania zarówno próbek płaskich, jak i wgłębionych.
Działanie
Ramię Micropol przesuwa uchwyt próbki lub samą próbkę według przypadkowego wzoru geometrycznego, delikatnie dociskając ją do dna miski zawierającej odpowiedni materiał ścierny. Materiałem ściernym może być papier ścierny lub zawiesina polerska osadzona na tkaninie polerskiej.
Specyfikacja
Zasilanie: 100 – 240 V AC, 50-60 Hz
Pobór mocy: maks. 85 W
Prędkość ruchu ramienia: 30 – 60 skanów/min, regulowana elektronicznie
Obciążenie: 0 – 5 N, regulowane mechanicznie
Czas: 1 – 3600 s, regulowany elektronicznie
Maksymalny rozmiar próbki: około 10 – 15 mm średnicy
Przenoszona masa: maks. 150 g
Wymiary: 251 x 220 x 181 mm
Konfiguracja systemu
Jednostka główna oraz akcesoria dostarczane wraz z urządzeniem:
Zestaw startowy materiałów eksploatacyjnych (papiery ścierne, płótno polerskie, próbki ściernych past diamentowych i wosku termoplastycznego)
Zastosowanie
Microheat to stabilizowana termicznie mała płyta grzejna połączona z zasilaczem zaprojektowana do osadzania próbek i klejenia termoplastycznego pod mikroskopem optycznym. Microheat został opracowany w celu ułatwienia procedury osadzania próbek. Ze względu na swoje niewielkie wymiary, można go łatwo umieścić na stoliku mikroskopu optycznego i w ten sposób zwiększyć precyzję i dokładność klejenia. Jest to szczególnie ważne w przypadku próbek wymagających klejenia bez pęcherzyków powietrza (np. próbki przekrojów do mikroskopii elektronowej).
Obsługa
Model MH 4 jest stosunkowo prosty w obsłudze. Temperatura płyty grzewczej może być regulowana w sposób ciągły w szerokim zakresie i jest utrzymywana na stałym poziomie przez wbudowany układ elektroniczny. Obwód sterujący utrzymuje temperaturę podgrzewanej powierzchni w zakresie + 5 stopni Celsjusza. Rzeczywista temperatura jest wyświetlana na wyświetlaczu. Temperatura podgrzewanej powierzchni zazwyczaj osiąga ustawioną temperaturę w ciągu 1-3 minut.
Specyfikacja
Zasilanie: 12 V DC, 1,2 A
Pobór mocy: 14 W
Zakres temperatur: 50 – 150 °C (płynna regulacja)
Wymiary: 100 x 100 x 30 mm
Konfiguracja systemu
