Próżniowe pompy NEG (Non Evaporable Getter)
Pompy getterowe NEG (Non-Evaporable Getter) stanowią fundament nowoczesnych systemów próżniowych, wszędzie tam, gdzie wymagana jest najwyższa czystość środowiska bez drgań i hałasu. Działając na zasadzie chemicznej sorpcji gazów aktywnych, skutecznie usuwają one wodór i tlenki, pozwalając na osiągnięcie poziomów UHV/XHV (poniżej 10-10 mbar).
W profesjonalnych układach, pompy NEG stanowią kluczowe uzupełnienie dla pomp jonowych. Podczas gdy technologia jonowa efektywnie radzi sobie z gazami szlachetnymi, wkład NEG przejmuje główny ciężar pompowania wodoru, co drastycznie skraca czas osiągania próżni bazowej i zwiększa stabilność całego systemu.
Warto podkreślić, że oferowane przez nas rozwiązania opierają się na strategicznym partnerstwie liderów branży: Agilent Technologies ściśle współpracuje z firmą SAES Getters, która jest bezpośrednim producentem tych wysokowydajnych komponentów. Połączenie doświadczenia w projektowaniu systemów próżniowych firmy Agilent z innowacyjną technologią materiałową SAES, gwarantuje najwyższą niezawodność w najbardziej wymagających aplikacjach badawczych i przemysłowych.

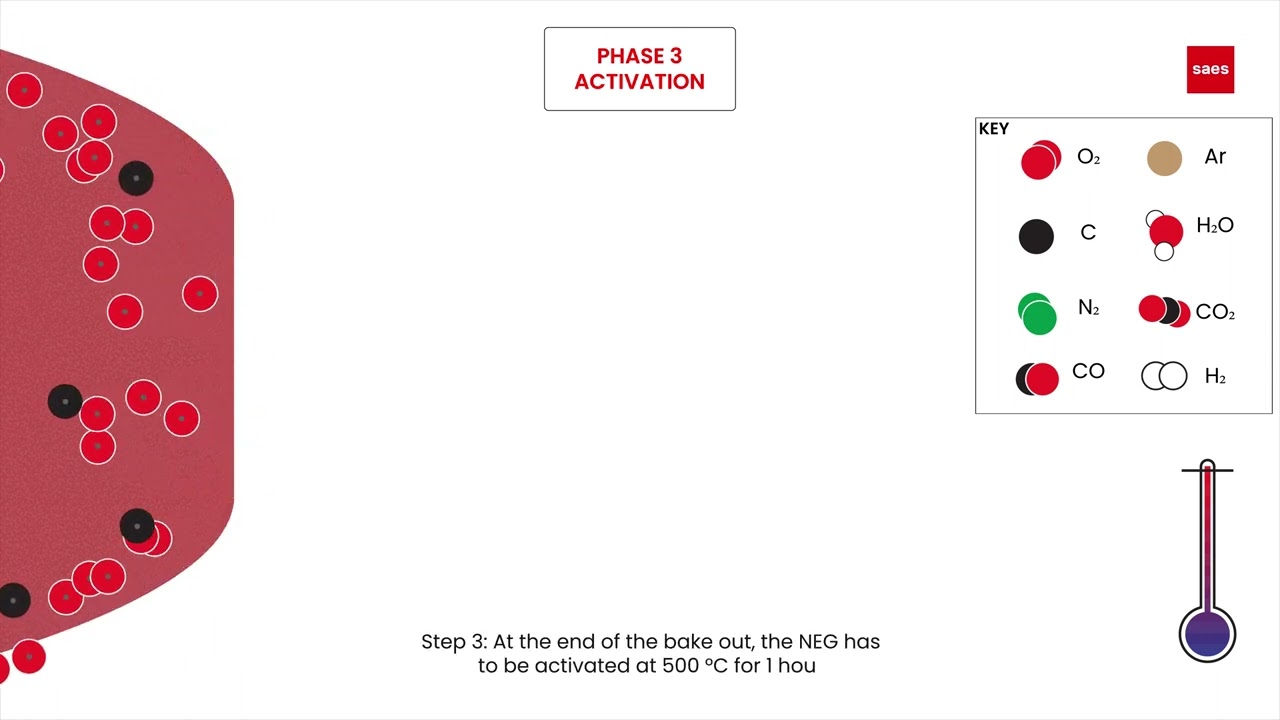

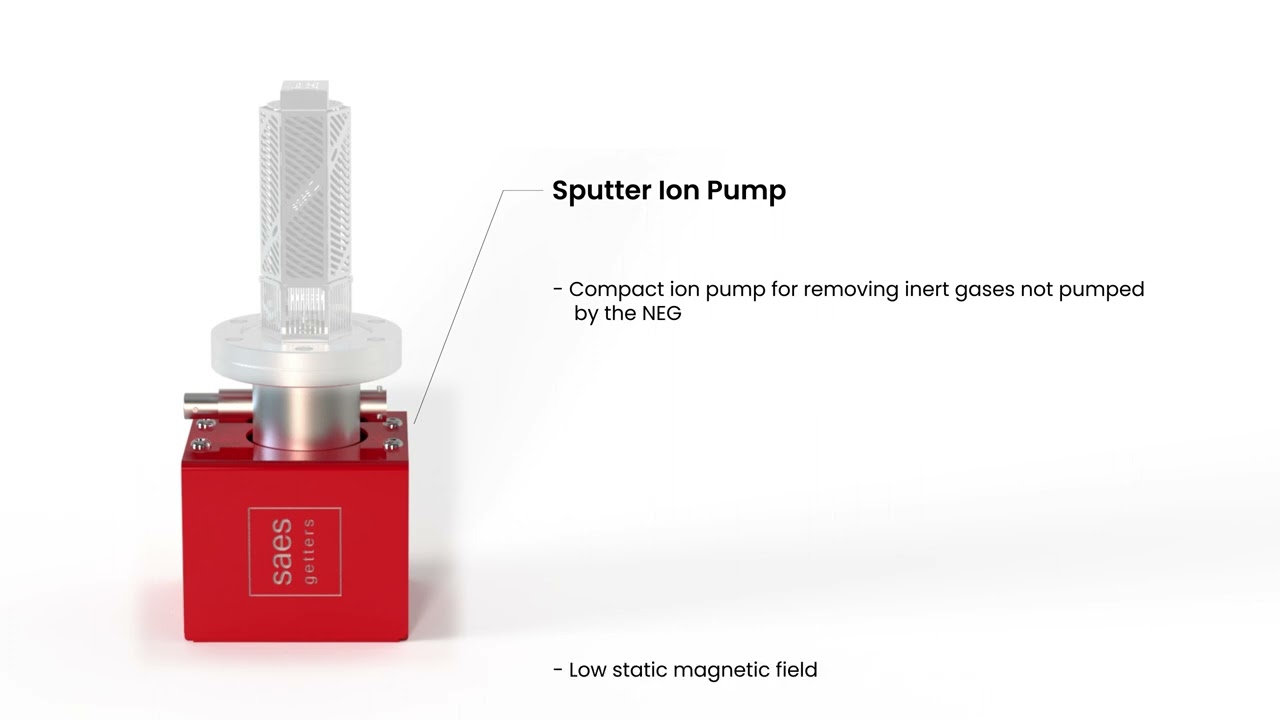

Jak działają pompy NEG?
2:00
1:16
Pompy jonowe z modułami NEG

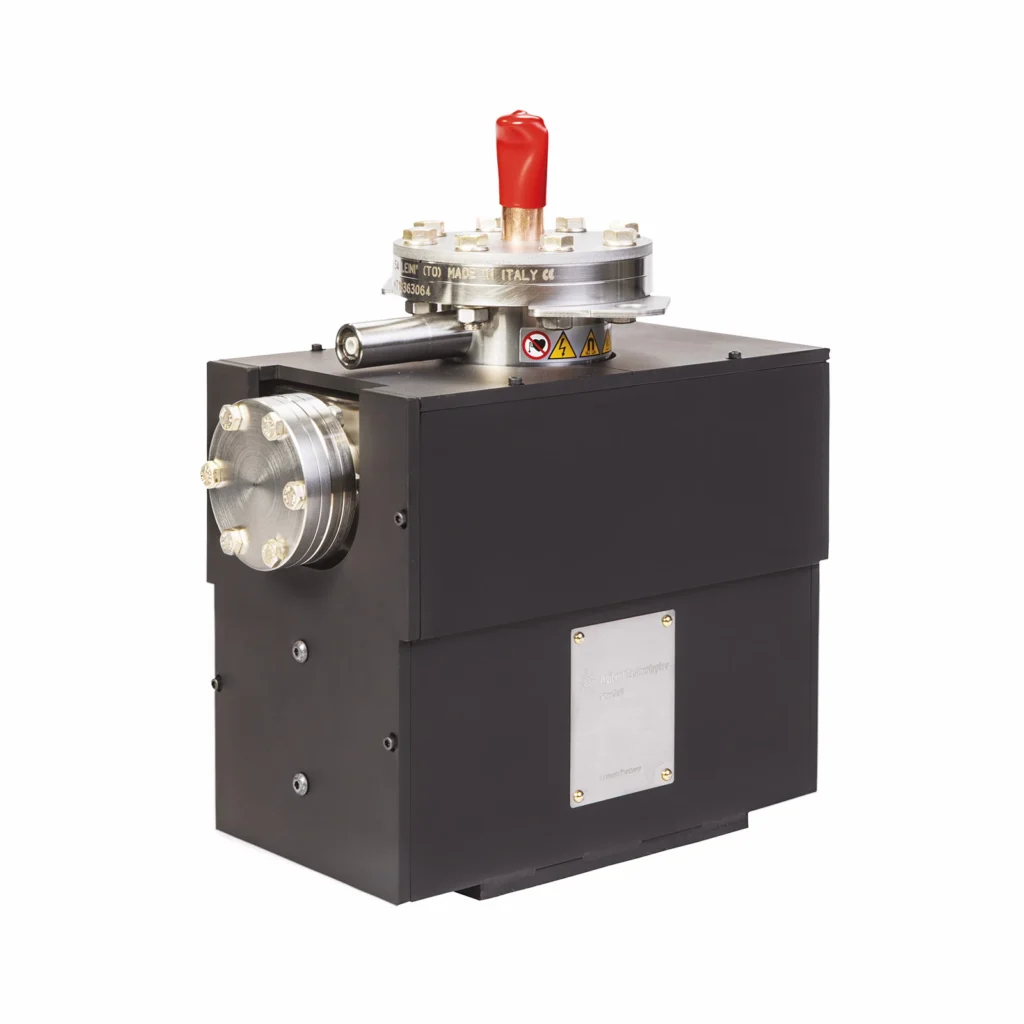

Pompa Ion CombiNEG 40-400
Pompa Agilent Ion CombiNEG 40-400 łączy w sobie moduł NEG D400-2 o dużej wydajności, z pompą VacIon o wydajności 40 l/s. Wkład NEG zapewnia dodatkową wydajność pompowania dla gazów aktywnych (do 400 l/s dla wodoru), a pompa jonowa z elementem typu StarCell zapewnia wysoką wydajność pompowania dla argonu i innych gazów szlachetnych. Wydajność jest dodatkowo zwiększona dzięki zoptymalizowanemu polu magnetycznemu i procesowi próżniowego wypalania, co zapewnia minimalne odgazowanie przy niskim ciśnieniu. Dedykowana, wewnętrzna osłona chroni wkład NEG, co zwiększa zwiększa jego żywotność.
To jedyna pompa, która radzi sobie z dużymi ilościami gazów szlachetnych, oferując najwyższą prędkość pompowania i wydajność dla metanu, argonu i helu. Jest przeznaczona do wymagających zastosowań, gdzie potrzebna jest dodatkowa prędkość pompowania w ultra wysokiej i ekstremalnie wysokiej próżni.

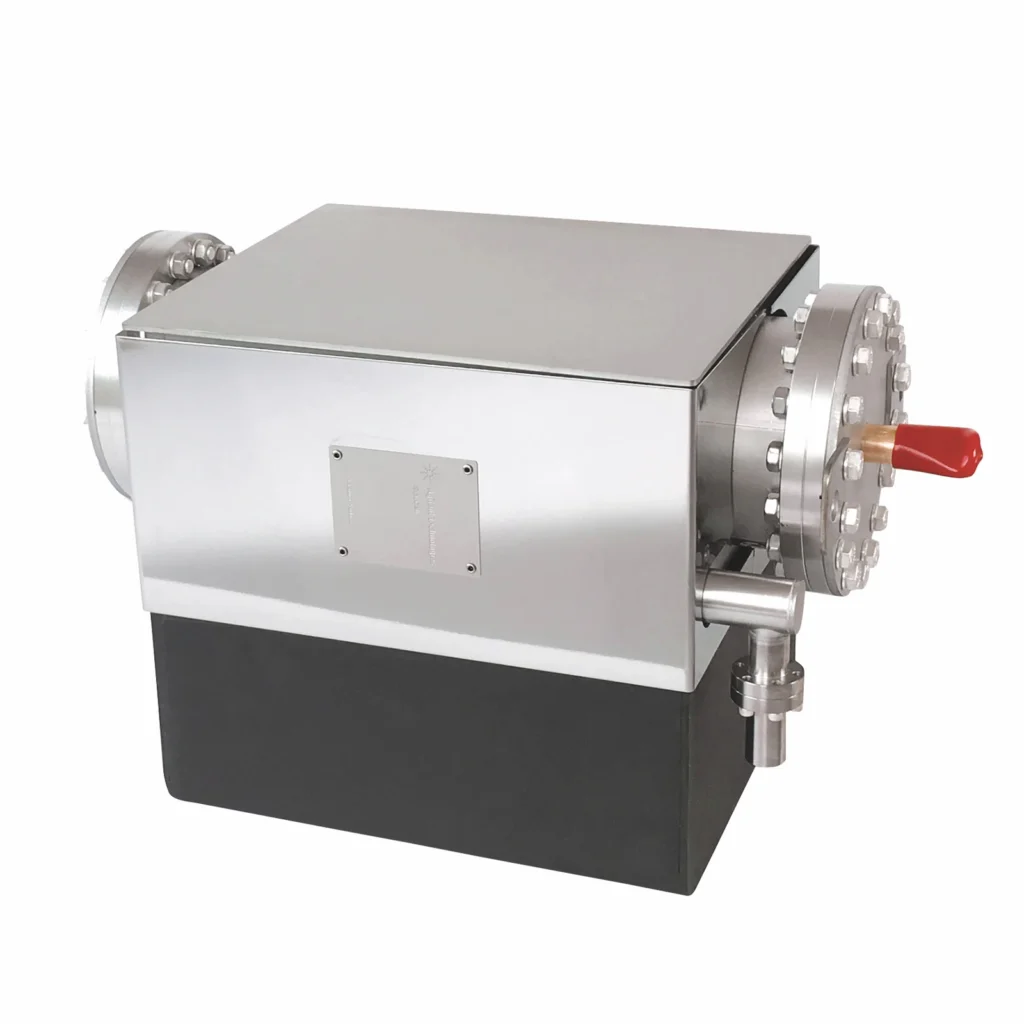

Pompa Ion CombiNEG 150-1000/2000
Pompy Agilent Ion CombiNEG 150-1000 i Agilent Ion CombiNEG 150-2000 składają się z pompy VacIon o wydajności 150 l/s oraz wkładów getterowych D1000 lub D2000 o dużej pojemności. Pompa jonowa z elementem pompującym typu StarCell lub Diode, zapewnia wysoką prędkość pompowania argonu i innych gazów szlachetnych, podczas gdy wkład NEG odpowiada za pompowanie pozostałych gazów. Tak skomponowany zestaw oferuje wyjątkową zaletę w postaci jednoczesnej obsługi dużych ilości gazów szlachetnych, wodoru i innych gazów. Dedykowana, wewnętrzna osłona chroni wkład NEG, co zwiększa zwiększa jego żywotność.
Wszechstronne i kompaktowe pompy Ion CombiNEG 150-100/2000 są przeznaczone do wymagających zastosowań, w których potrzebna jest dodatkowa prędkość pompowania w ultra wysokiej i ekstremalnie wysokiej próżni.
Pompy NEG (Non-Evaporable Getter)
Pompa NEG CapaciTorr® D 400
Prędkość pompowania:
400 l/s (H2)
290 l/s (H2O)
95 l/s (N2)
180 l/s (CO)
Rodzaj gettera:
St 172
(Zr, V, Fe)
Powierzchnia gettera:
380 cm2
Pompa NEG CapaciTorr® D 1000
Prędkość pompowania:
1000 l/s (H2)
900 l/s (H2O)
330 l/s (N2)
600 l/s (CO)
Rodzaj gettera:
St 172
(Zr, V, Fe)
Powierzchnia gettera:
1140 cm2
Pompa NEG CapaciTorr® D 2000
Prędkość pompowania:
2000 l/s (H2)
1600 l/s (H2O)
420 l/s (N2)
1000 l/s (CO)
Rodzaj gettera:
St 172
(Zr, V, Fe)
Powierzchnia gettera:
1900 cm2
Kontrolery pomp NEG

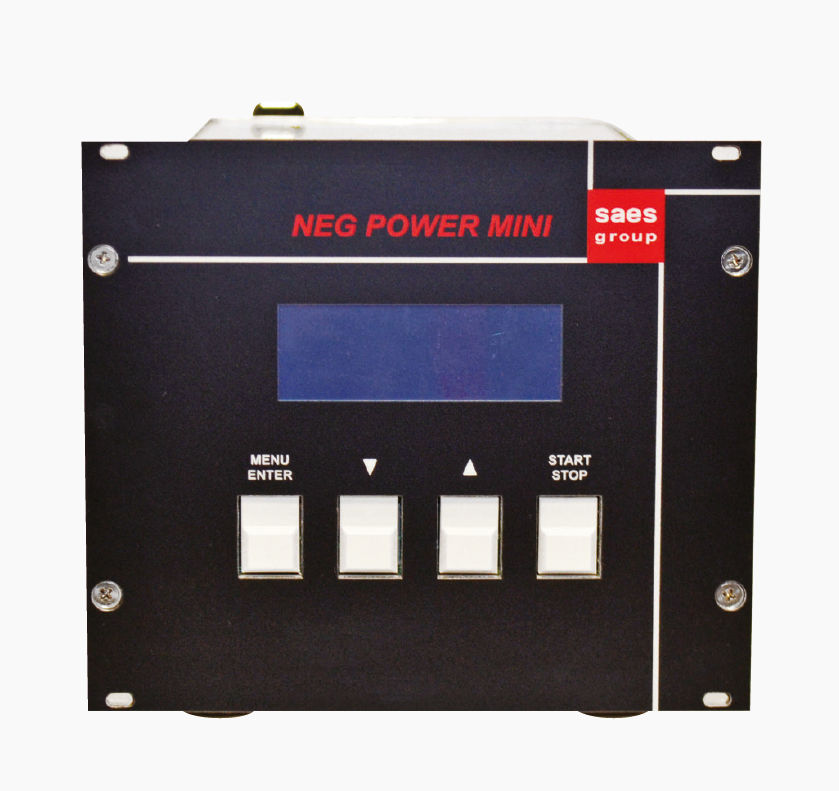

Kontroler pomp NEG Mini
Kontroler NEG POWER MINI to jednokanałowy moduł elektroniczny zaprojektowany do sterowania procesami uruchamiania i kondycjonowania pomp SAES NEG o niskiej mocy.
Kontrolery z tej serii zapewniają regulowane napięcie prądu stałego do 35 V, prąd do 5 A, moc do 150 W i zdalne sterowanie przez sieć LAN. Kontroler NEG POWER MINI można obsługiwać także lokalnie, za pomocą przycisków lub sterować nim zdalnie za pomocą protokołu Modbus przez sieć Ethernet lub interfejs RS232. Dodatkowo, urządzenie może monitorować temperaturę pomp NEG wyposażonych w termoparę.

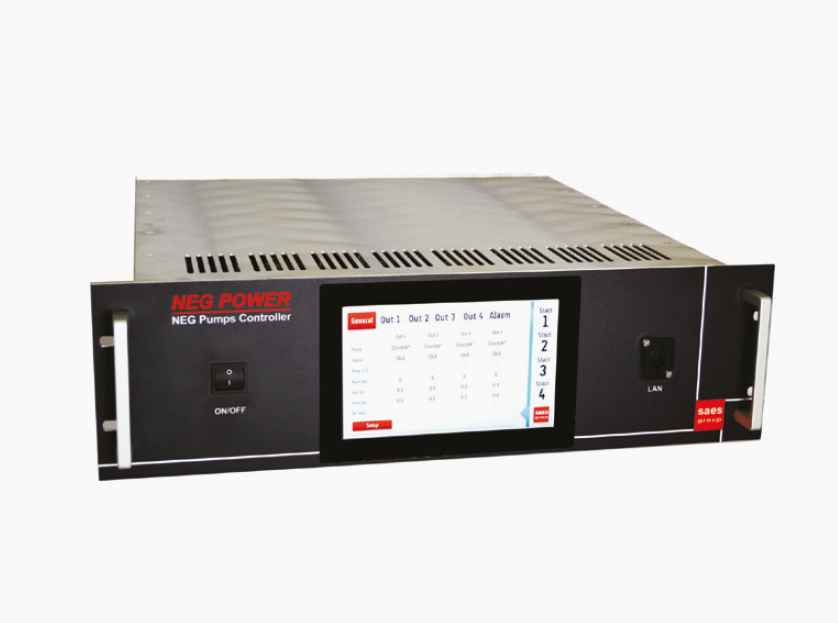

Kontroler pomp NEG Multicontroller
Kontroler NEG POWER to jednostka sterująca zaprojektowana specjalnie do sterowania procesami uruchamiania i kondycjonowania wszystkich pomp SAES NEG.
NEG POWER może jednocześnie sterować maksymalnie czterema różnymi pompami SAES NEG. Kontroler zapewnia regulowane napięcie prądu stałego do 110 V (do 25 V – wersja LP), prąd do 10 A (do 5 A – wersja LP), moc do 700 W na kanał (do 150 W – wersja LP). Sterowanie może odbywać się zdalnie poprzez LAN, RS232 lub RS485, ale także lokalnie za pomocą ekranu dotykowego. Domyślne parametry pracy dla wszystkich pomp SAES NEG są dostępne w menu ustawień, lecz można także ustawić parametry niestandardowe.
